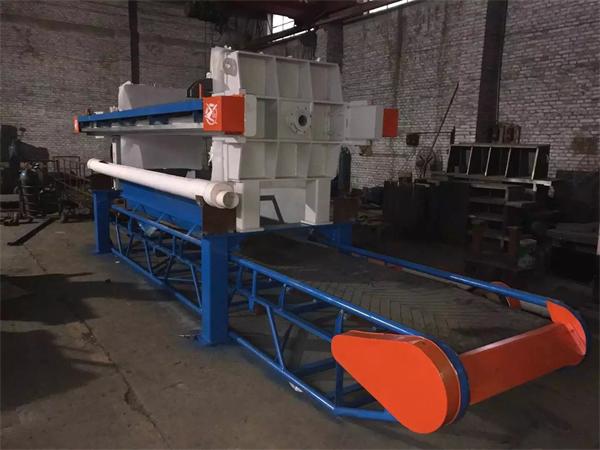

懸梁式自動壓濾機由固定板、液壓缸、移動板及懸梁組成。懸梁由兩只工字鋼梁組成，內設濾板鎖住鉤、移動鉤及及鏈條式移動組件組成的濾板自動移動裝置。懸梁式濾板移動壓濾機比側梁式濾板移動式壓濾機維修費用低，操作安全，而且給操作者提供了較大的白由操作維修空問。
懸梁式壓濾機可選擇濾布自動清洗裝置;壓濾機操作可選擇裝設安全光幕和安全開關，以確保操作者在壓濾機操作過程中的_安全;當安全光幕檢測有_不當之物體或人員在操作過程中介人，遮斷光幕，則立即觸發緊急停機系統，自動停機，以維護安全。壓濾機系統設備由程序邏輯控制器控制，在整機安全的情況下，全自動地連續運轉。濾板可采用各種不同的材質，如聚丙烯(即)、鑄鐵涂環氧樹脂、不銹鋼、鋁質。
濾布自動清洗裝置在小耗水量的條件下，可以達到清洗效果。該裝置本體材質為不銹鋼，安裝于移動臺車及懸梁上，自動地沿壓濾機身全長縱向水平移動，每一片濾板依次被自動地移動到濾布自動清洗裝置的中。在清洗水的壓力下，沿著濾布的垂直由下而上，再由上而下，同時清洗包覆濾板的兩面濾布各兩次。清洗水沿濾布向下流人承接盤內，再由出口及機體側面的排水溝向外排出。
污泥注人泵可采用變頻式離心泵或是采用一臺高流量低壓力的污泥注人泵，與一臺低流量高壓力污泥注人泵(16MPa工作壓力的隔膜泵)并用，同時注入污泥，當污泥注滿面濾室，壓力_過O.6MPa時，低壓泵停止，高壓泵繼續注人污泥擠壓過濾脫水，以完成過濾脫水程序。
自動控制操作系統包括光電式安全光幕，由兩個主要部件組成。即一個光源發生器及一個反射器，該裝置與壓濾機電動油壓系統及濾板自動移動系統有連鎖控制操作功能;壓濾機操作面的緊急停車裝置;還有壓濾機非操作面的安全柵欄，安全連鎖裝置，警報及緊急開關等。
