GB/T1397-1991板框壓濾機型式及原理
目前有三種壓濾機。
立式壓濾機
側杠桿壓濾機
懸掛式壓濾機
所有壓濾機都遵循內力平衡的原則，即液壓產生的內力鎖定在機器內，不能從機器中傳遞出去。

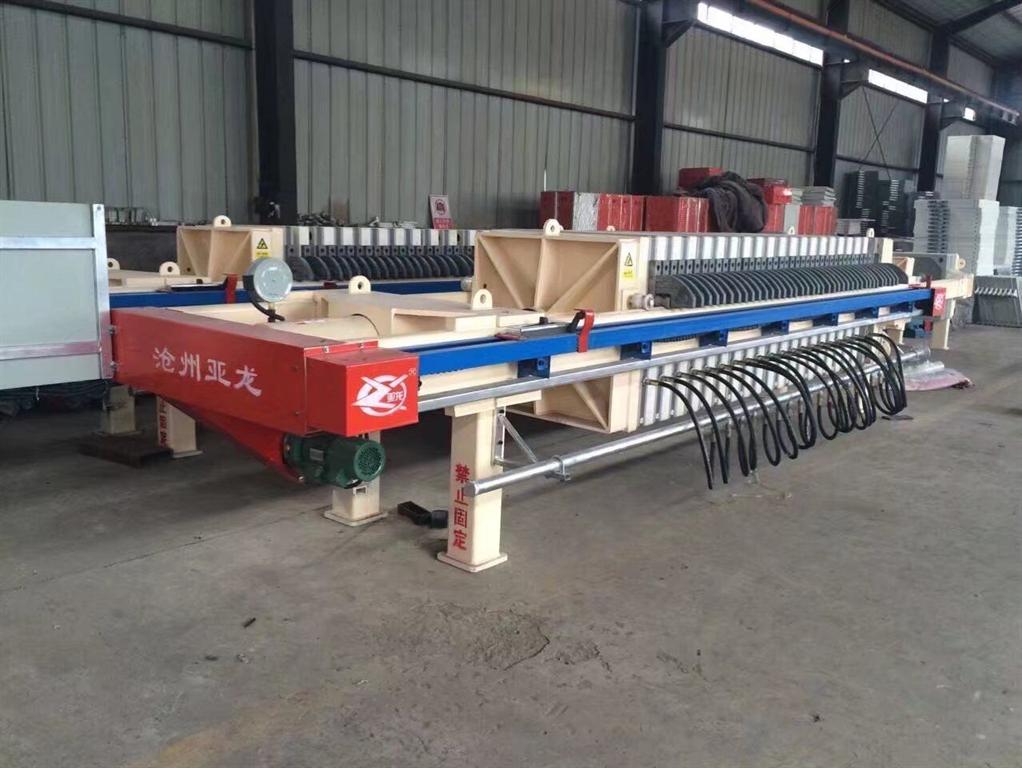

板框壓濾機由交替排列的濾板和濾框構成一組濾室。濾板的表面有溝槽，其凸出部位用以支撐濾布。濾框和濾板的邊角上有通孔，組裝后構成完整的通道，能通入 懸浮液、洗滌水和引出濾液。板、框兩側各有把手支托在橫梁上，由壓緊裝置壓緊板、框。板、框之間的濾布起密封墊片的作用。由供料泵將懸浮液壓入濾室，在濾 布上形成濾渣，直至充滿濾室。濾液穿過濾布并沿濾板溝槽流至板框邊角通道，集中排出。過濾完畢，可通入清洗滌水洗滌濾渣。洗滌后，有時還通入壓縮空氣，除 去剩余的洗滌液。隨后打開壓濾機卸除濾渣，清洗濾布，重新壓緊板、框，開始下一工作循環。
板框壓濾機主要由推力板(固定濾板)、壓縮板(移動式濾板)、濾板和濾架、橫梁(扁鐵框)、濾料(濾布或濾紙等)、壓實裝置、液體集箱等組成。
